智能数显压力控制器是集测量、显示、控制为一体的控制仪表,采用了以MCU微处理器为核心的数字化电路。所有的输出数据和显示数据均可通过面板上按键进行选择和设置。用户还可根据自己需要确定多种输出形式和控制输出数量。是自动化控制应用和改造中替代指针式电接点压力表和压力测控仪表的理想产品。
技术指标:
(1)压力范围:0~60Mpa(压力范围根据客户要求而定,在此范围内均可)
(2)供电电源:标准直流24VDC 电流200mA
(3)输出方式:模拟量输出:DC0/4~10/20mA
DC0/1~10/5V
开关量输出:三组继电器接点控制输出
触点容量:AC220V/3A
DC30V/3A
触点寿命:>100000次
(4)环境条件:
使用温度:-10℃~60℃(介质温度为-10℃~80℃)
相对湿度:≤80%
(5)长期稳定性:≤±0.2F.S/年
输出信号精度等级:±0.2% ±0.3% ±0.5%
控制方式:可选1~3限控制,位式(ON/OFF)带回差
设定方式:面板按键数字设定,设定值断电后永久保持
采样速率:4次/秒
(6)显示方式:
显示字符:红色高亮LED 四位0.56英寸
显示范围:测量值、设定值显示:-1999~9999 报警显示:三个发光二极管
(7)最大压力:1.5倍满量程压力
最大功耗:≤5W

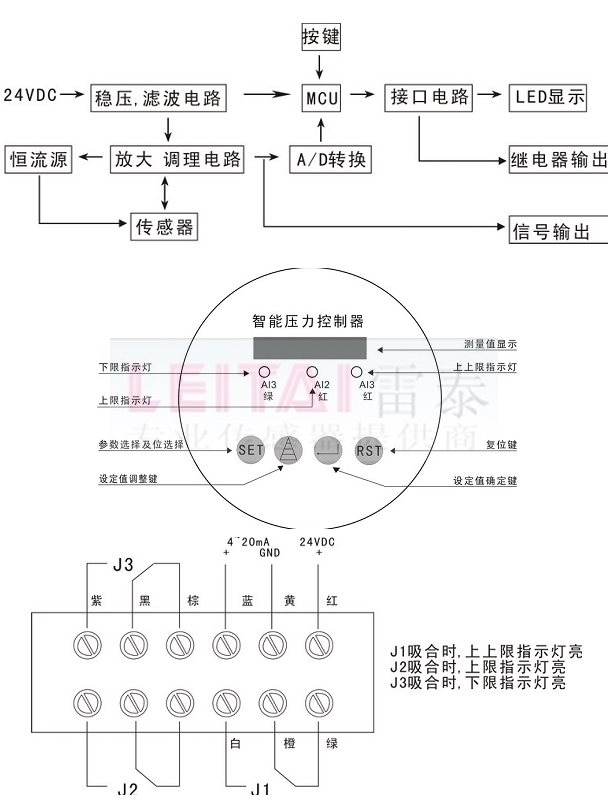

工作原理:操作界面、电气连接图、操作方法
1、 在测量显示值显示状态下,按“SET”键,仪表进入控制参数显示状态。每按一下“SET”键将按照顺序变换参数符号(一次循环后回至最初参数)。
2、 在控制参数显示状态下,按 键即可显示该参数的具体数值,在此状态下按“SET”键可依次变换参数的数位,再按 键可改变当前位数值是大小,然后按 键该值才被保存,按“RST”键仪表回到显示测量值状态。
3、 仪表显示零位的调整:改变“PL1”参数值即可更改零点显示值。零点显示值大(小)多少个字,将PL1值减少(增加)相应字数即可。
例:零点显示值为-0150,将PL1值增大0150,零点显示即变为0.
4、 显示仪表满度的设定:改变“AA1”参数值及放大倍数即可更改满度显示值。
5、 反复上述操作,直至显示仪表零位和满度都合适为止。
控制参数:
一级参数:
符号 |
名称 |
设定范围 |
说明 |
预定值 |
AL1 |
第一报警值 |
-1999~9999 |
第一报警的报警设定值 |
4500 |
AL2 |
第二报警值 |
-1999~9999 |
第二报警的报警设定值 |
4000 |
AL3 |
第三报警值 |
-1999~9999 |
第三报警的报警设定值 |
无 |
AL4 |
第四报警值 |
-1999~9999 |
第四报警的报警设定值 |
3000 |
AH1 |
第一报警回差 |
0~9999 |
第一报警回差值 |
0 |
AH4 |
第四报警回差 |
0~9999 |
第四报警回差值 |
0 |
PAS |
设定参数禁锁 |
PAS=132 PAS≠132 |
无禁锁,参数值可修改 禁锁,参数值不可修改 |
132 |
二级参数:
符号 |
名称 |
设定范围 |
说明 |
预定值 |
SL1 |
第一报警方式 |
SL1=0 SL1=1 SL1=2 |
无报警 第一报警为下限报警 第一报警为上限报警 |
2 |
SL4 |
第四报警方式 |
SL4=0 SL4=1 SL4=2 |
无报警 第四报警为下限报警 第四报警为上限报警 |
1 |
SSD |
小数点 |
SSD=0 SSD=1 SSD=2 SSD=3 |
无小数点 小数点在十位(显示×××.×) 小数点在百位(显示××.××) 小数点在千位(显示×.×××) |
0 |
SLL |
测量量程下限 |
全量程 |
设定输入信号的测量量程下限 |
0 |
SLH |
测量量程上限 |
全量程 |
设定输入信号的测量量程上限 |
1000 |
PL1 |
测量量程下限调整 |
全量程 |
调整仪表显示零位 |
0 |
AA1 |
测量量程上限调整 |
0~1.999 |
调整仪表显示满度 |
1000 |
