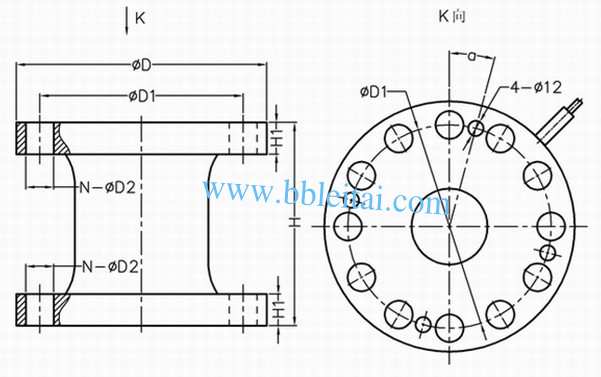

量程(t)

H

H1

D

D1

NxΦD2

a

40、60

160

25

197

160

12Xφ22

15°

100

230

40

240

200

12Xφ26

15°

150、200

326

57

305

250

12Xφ33

15°

300

358

69

415

360

18Xφ33

15°

额定载荷 Rated capacities(Emax)

40,50,60,100,150,200,300t

灵敏度Sensitivity

2.0±0.002mV/V

综合误差 Total error

±0.3 %F.S

蠕变(30分钟)Creep error(30min)

±0.05 %F.S

零点平衡 Zero balance

±1 %F.S

零点温度影响 TCO

±0.03 %F.S/10℃

输出温度影响 TC SPAN

±0.03 %F.S/10℃

输入阻抗 Input impedance

750±10Ω

输出阻抗 Output impedance

702±3Ω

绝缘电阻Insulation impedance

≥5000MΩ

温度补偿范围Temperature range,compensated

-10℃～+40℃

工作温度范围Temperature range,operating

-30～+70℃

安全过载Maximum safe overload

150%F.S

极限过载Ultimate overload

200%F.S

推荐激励电压Excitation,recommend

10~12V DC

最大激励电压Excitation maximum

15V DC

密封等级 Protection Class

IP67

材质 Construction

合金钢Alloy Steel

电缆 Cable

Length:14m   Diameter: Ф8mm
